从DVI-A DVI-D:比较DVI连接器类型和他们的能力

随着技术的不断进步以前所未有的速度,也会对高质量的视觉显示接口的需求。最受欢迎的今天是使用数字接口数字可视化界面,或DVI计算机之间的接口,它传输数字视频信号和显示设备。

但是你知道有几种类型的DVI连接器,每个都有自己独特的功能和限制吗?

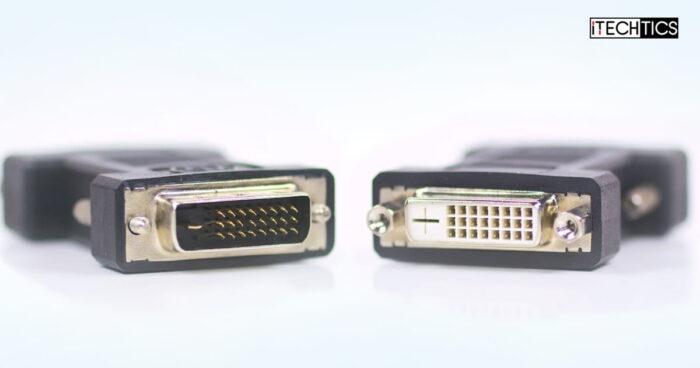

在本文中,我们将探索DVI类型差异,深入研究每种类型的细节,并检查他们如何影响你的观看体验。

DVI是什么?

数字显示工作组(DDWG)创建了数字可视化界面(DVI),一个端口用于有效地连接digital-to-digital显示设备,如液晶显示器或投影仪。DVI消除过时的模拟视频系统和发送为互动的视觉效果在某些显示未压缩的数据。其革命性的技术,DVI引领一个时代的更快的响应时间和高质量的图像。

DVI线缆提供高分辨率和图像质量。他们还提供了更多的便利,因为这些电缆很容易热插拔。

DVI目的和工作机制

DVI是为了传输数字数据从计算机显示设备,如液晶监控或投影仪。传输的信息始终二进制,每个像素的源设备将在接收端准确反映。

这与模拟系统受电衰减和噪声干扰,传输图像。这就是DVI轻松发挥作用,防止这种干扰。上的无可挑剔的准确性,这一技术还提供了显著减少功耗。

DVI线缆最初设计作为改善VGA电缆,但后来被HDMI和显示电缆取代。

DVI是现代多媒体接口称为HDMI兼容。尽管音频数据无法直接通过DVI连接,发送一些显卡可以容纳声音和视觉信号,允许他们从一台计算机发送到一个通过HDMI高清显示器或电视。

如果你的硬件不允许转让信息,那么你需要一个适配器可以合并视觉处理DVI数字或模拟音频输出。

注意:如果你想联系你的显示器和其他音频设备同时,DVI线缆不会足够了。它不仅是过时的技术,但它也缺乏传输音频信号的能力。因此,如果你想传输音频和视频信号,我们建议你使用一个HDMI电缆代替。

类型的DVI线缆

由于DVI使用过渡最小化微分信号(tmd)发送数据在两个扭曲的电缆,它有两种类型,即,单键和dual-link。它的最大决议功能区分每一个和使用的针数量。

DVI单键

一个单键连接器是一种超高速DVI接口,由四个tmd链接;三个RGB信号和一个时钟控制通道。最大165 MHz的频率带宽3.96 Gbps的能力,这种联系可以很容易地支持分辨率1920×1200 60赫兹。

DVI Dual-Link

Dual-Link连接双RGB tdm双的数量,不包括时钟对和(即使用并行连接。,it has seven links), allowing you to increase your bandwidth to 7.92 Gbps, supporting resolutions up to 2560 x 1600 pixels at 60 Hz.

用单键Dual-Link连接器完全兼容,但相反的是不正确的。

单键与Dual-Link DVI线缆

单键和dual-link电缆区分很简单通过观察端口大小:单键港口19或24针(取决于类型的连接器),虽然dual-link连接器25到29别针。虽然比同行贵,双重链接提供卓越的解决能力,以及支持无需多设备连接。

另一方面,单一的链接是局限于低分辨率和带宽,除了与你一个视频连接显卡。

除了两个重要类型的DVI线缆,他们也可以有不同的连接器类型。

类型的DVI连接器

现在您已经理解DVI线缆之间的区别,让我们了解DVI连接器类型。这些都是在下面讨论的三种类型可用。

注意,DVI-D dual-link和单键和DVI-I连接器来配置。

DVI-A(模拟)

DVI-A电缆作为一个重要的模拟和数字设备之间的联系,使您连接旧VGA显示器等外围设备更新的电脑和其他电子产品。这些电缆提供一种简单的方式来传输数据的模拟形式,促进设备之间无缝通信。

单键DVI-A连接器是由17个别针(12 + 5)和只支持模拟信号。之间建立一个连接一个VGA视频卡和一个模拟DVI-A监控类型,反之亦然,VGA-to-DVI适配器是必不可少的。

然而,缺乏DVI-A电缆连接器也有不利的一面。通常,你会发现数字版本(DVI-D / I)或模拟版本(VGA)而不是DVI-A电缆,一种罕见的发现。

DVI-D(数字)

这些电缆是一种广泛使用的连接器类型只传输数字数据。兼容DVI-D和DVI-I连接器品种使得他们一个很好的选择对于大多数监视器。

单键DVI-D连接器都配备了19针,而连接器有25双链接。DVI-D电缆实现直接数字来自各种来源的连接,包括显卡和液晶显示屏,没有转换,比模拟信号得到了更好的图像质量。

图像分辨率,DVI-D电缆是唯一可靠的数字可视化界面的连接类型(DVI)电缆报价。

如果你看看上面的图片中,连接器接口DVI-D电缆有点不同于DVI-I电缆从一边,我们下面讨论。

DVI-I(综合)

DVI-I(综合)通过传输电缆提供全面的功能这两个数字和模拟数据。他们是兼容视频卡和启用连接DVI数字屏幕和模拟VGA监视器。

单键DVI-I连接器23针,18专用数字信号模拟和5。与此同时,Dual-Link连接器有29个别针,24为模拟数字信号和一个额外的5。

需要注意的是,虽然一个电缆可以跨多个连接器的工作类型,这并不是一个保证一种电缆将与其他兼容。

使用哪一个DVI线缆?

选择理想的DVI线缆设备时,要从一开始就做对了。确保你买正确,检查女性DVI插头和评估哪种类型的信号兼容。

这里有一些规则可以适用于自己而挑选一个DVI电缆:

• 如果一种或两种连接DVI-D,你将需要一个DVI-D电缆。
• 如果两个港口DVI-A类型的,那么你需要一个正确安装DVI-A电缆。
• 当一个连接DVI,另一个是VGA,但前者模拟兼容性,您需要获得一个专用电缆或适配器:DVI-to-VGA绳或一个适配器提供。
• 如果两个加入DVI-I,任何类型的DVI线缆就足够了。然而,DVI-I电缆建议最好的结果。
• 如果你的两个连接模拟和数字,没有单一的电缆连接。您需要使用电子像一个模拟VGA转换器框数字DVI / HDMI转换器才能成功。

这是一个详细的比较不同的DVI线缆连接器和类型供你选择,如果你有自由选择的设备:

	DVI-A	DVI-I(单链接)	DVI-I(双重链接)	DVI-D(单链接)	DVI-D(双重链接)
不。的别针	17	23	29日	19	25
类型的数据	模拟	模拟+数字	模拟+数字	数字	数字
比特率	- - - - - -	4.95 Gbps	9.9 Gbps	4.59 Gbps	9.9 Gbps
Max。支持的分辨率	1920×1080 @ 60赫兹	1600×1200 @ 60赫兹	2048×1536 @ 60赫兹	1920×1080 @ 60赫兹	2048×1536 @ 60赫兹

结论

总之,DVI仍然是一个有价值的连接源由于其使用支持图像和视频质量在液晶显示器或现代图形卡。DVI线缆被广泛追捧的视频卡生产的世界。最近的模型至少有一个或两个DVI输出端口。

DVI接口是一个普遍的标准电脑、高清电视,高端视频游戏显示器,电视节目和电影。数字领域现在提倡的HDMI接口由于其交付一流的媒体。这就解释了为什么DVI独家技术。
