终极指南AMD处理器代

欢迎来到这个世界的AMD处理器,原始的计算能力和尖端技术为创建一个真正的工程奇迹。AMD处理器提供一个有吸引力的选择对于那些寻求最大生产率或性能。

AMD处理器创新、高性能和良好的价值,让他们选择的处理器。

无论你是经验丰富的老手还是新手的世界处理器,这个终极指南将带您旅行的来龙去脉AMD处理器,揭示所有你需要知道的关于你的下一个计算购买做出明智的决定。

AMD的处理器是什么?

AMD处理器创立以来已经走过了漫长的道路。他们继续创新和性能已经帮助建立处理器市场的主要参与者。

设计和制造的高级微设备公司(AMD),这些处理器负责执行绝大多数的计算和说明,计算机的计算能力。它允许计算机执行执行任务,从基本的web浏览到复杂的科学模拟。

AMD处理器的历史可以追溯到1969年,当时该公司成立。最初,AMD公司专注于生产内存芯片,但很快就开始拓展到其他领域,包括微处理器。在1990年代早期,AMD开始与英特尔x86处理器市场的竞争,推出其第一386 -兼容的处理器在1991年。

这是一个详细的对比AMD和英特尔处理器。

从那时起,AMD继续创新,推动边界的处理器技术,引入各种处理器为不同的用例设计和性能水平。

今天,有几种类型的AMD处理器,包括Ryzen系列,Threadripper系列,速龙系列;每个工程以满足特定用户的需要,从游戏玩家和内容创建者专业人员在工程和科学研究等领域。

让我们了解不同类型的AMD处理器,它们的属性,及它们之间的区别。

AMD CPU和APU

当谈到选择电脑的处理器,AMD是一个受欢迎的选择由于其强大的性能和令人印象深刻的价值。

但是你知道实际上有两种主要类型的AMD处理器可供选择?这些是cpu和apu,每个都有自己的独特的特点和优点。

AMD cpu

的缩写中央处理单元AMD CPU是一个关键芯片负责执行计算和执行指令,你的计算机的大脑。从启动程序,管理内存,运行复杂应用程序中,执行多任务处理,AMD CPU计算经验的支柱。

AMD cpu的关键优势之一是其强大的性能。AMD处理器的设计是为了提供快速、可靠的性能在范围广泛的应用程序;从游戏和内容创建web浏览和电子邮件等日常任务。

除了原始性能,AMD cpu也以其卓越的价值。与其他高端处理器市场上相比,这些通常提供一个较低的价格点不牺牲性能或可靠性。这使得他们一个很好的选择为用户想要强大的计算没有打破银行。

AMD cpu的另一个很大的优势是他们与众多的计算机系统的兼容性。无论你正在构建一个自定义桌面PC或升级现有系统,有可能是AMD CPU将满足您的需要。选项从入门级处理器高端机型,你可以找到一个AMD CPU相匹配你的预算。

AMD apu

AMD APU或加速处理单元是一个类型的处理器,结合;一个CPU和集成GPU(图形处理器)在单个芯片上。这意味着一个APU可以同时处理多个任务而不是两个独立的组件来处理数据和图形渲染。

AMD apu的主要用途是在设备需要高性能计算和图形功能,如游戏电脑,笔记本电脑,和多媒体机器。通过集成的CPU和GPU集成在一个芯片中,AMD apu提供一个具有成本效益和节能解决方案,它可以处理,要求应用程序在不影响性能。

什么使AMD apu的独特之处在于他们的异构系统架构,它允许CPU和GPU之间的无缝沟通。这个体系结构允许APU CPU和GPU之间的分发工作负载,这取决于组件最适合手头的任务。

例如,需要繁重的计算任务,如视频编码,可以卸载到CPU,而任务需要强烈的图形处理,如游戏,可以由GPU处理。

还增加了AMD apu的整体价值是他们先进的图形处理能力,这是建立在AMD的Radeon图形技术。这种技术负责交付高质量的视觉效果和特殊性能,即使同时运行多个应用程序。

AMD处理器代

与遗留横跨在五年中,AMD的不断突破可能的尖端技术和创新的设计。从早期的4004年最新Ryzen cpu,该公司一直是处理器行业的最前沿,提供无与伦比的性能,可靠性和价值。

所以,加入我们在航行通过时间和探索奇妙世界AMD处理器,在每次发布的证明AMD对卓越的承诺。

AMD处理器的进化

AMD处理器已经经历了一个了不起的进化,改变从卑微成一个最受欢迎的芯片市场的今天。

从早期的速龙和Opteron处理器当前代Ryzen和EPYC cpu, AMD一贯表现的边界,提供尖端技术,彻底改变了计算景观。

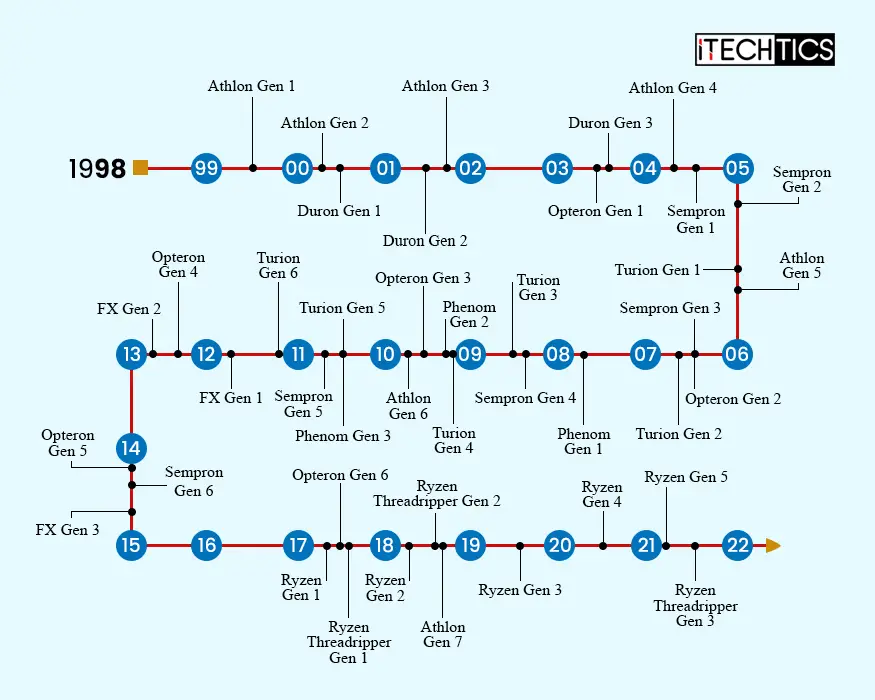

这是一个总结的公司就职以来的AMD处理器系列:

AMD处理器	发布年	数代发布	基本核心	马克斯核心	线程	基地的时钟频率	马克斯的时钟频率	涡轮频率
速龙	1999年	7	1	4	N /一个	500兆赫	1.4 GHz	- - - - - -
毒龙	2000年	3	1	1	N /一个	600兆赫	1.8 GHz	- - - - - -
闪龙	2004年	6	1	4	2 - 4	1.3 GHz	3.1 GHz	- - - - - -
徒长枝	2005年	6	1	4	2 - 4	1.6 GHz	2.4 GHz	- - - - - -
皓龙处理器	2003年	6	1	64年	1 - 16	1.4 GHz	3.2 GHz	- - - - - -
杰出人才	2007年	3	2	6	2 - 6	1.8 GHz	3.0 GHz	- - - - - -
外汇	2011年	3	8	8	8	3.6 GHz	4.7 GHz	- - - - - -
Ryzen	2017年	5	4	16	4 - 64	3.2 GHz	4.4 GHz	4.7 GHz
Ryzen Threadripper	2017年	3	16	64年	16 - 128	3.0 GHz	4.6 GHz	4.9 GHz

阅读更多关于每个AMD的处理器系列和各自的世代,下面继续阅读。

了解AMD的处理器的命名策略,跳转到本节。

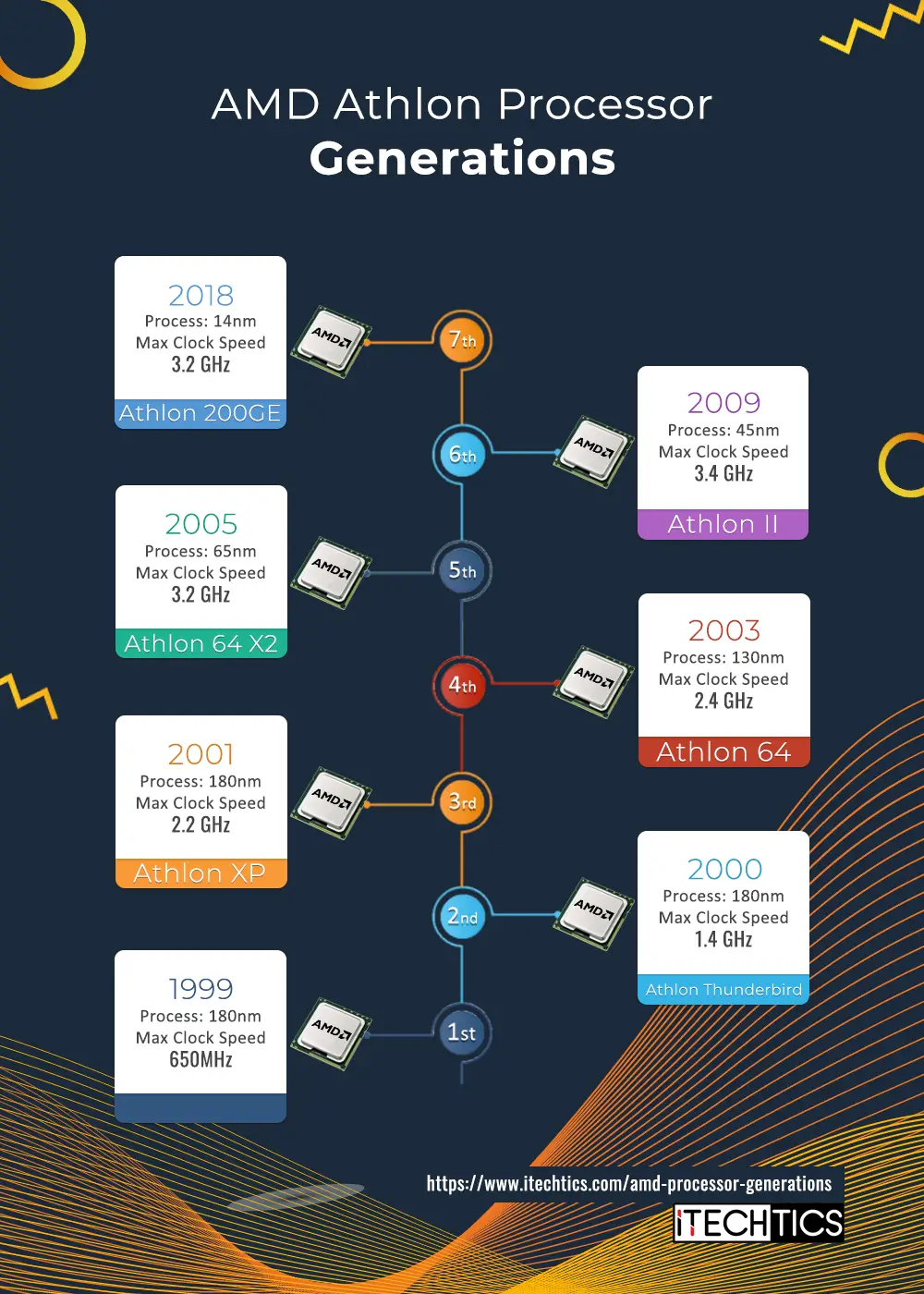

速龙

AMD Athlon处理器是计算机历史上最标志性的CPU,已经在台式机和笔记本电脑中流砥柱了二十年。

在1999年首次引入,AMD Athlon是对英特尔的奔腾III的反应,提供更好的性能和更低的价格。从那时起,速龙经历了若干次迭代,每个新版本性能的突破和创新。

• 第一代

  发布了第一代的AMD Athlon 1999年和特色基本时钟速度500 MHz和650 MHz时钟速度的上限。它有一个单一的核心建立在180 nm的制造过程。

  尽管时钟速度低于奔腾III,速龙能够超越其竞争对手由于其优越的架构和设计。

• 第二代(速龙雷鸟)

  速龙雷鸟一年后在2000年被释放。的时钟速度高达1.4 GHz,它是建立在一个180纳米的过程,允许更高的时钟速度和更低的功耗。

  雷鸟还介绍了“套接字(也称为插座462)接口,“仍将使用AMD处理器的几代人。

• 第三代(Athlon XP)

  2001年,AMD公布了第三代速龙,吹嘘到2.2 GHz时钟速度。这个迭代中“巴顿”核心与双L2高速缓存的前任,测量512 KB。

  Athlon XP还介绍了公关评级系统,旨在为消费者提供一个更清晰的理解相比英特尔奔腾4处理器的性能。

• 第四代(Athlon 64)

  在科技界,速龙的第四代通常被称为“Athlon 64。“这是在2003年推出,标志着一个重大转变的处理器架构。Athlon 64是第一个64位从AMD处理器,2.4 GHz的时钟速度。

  它还介绍了“超传输技术”,提高处理器和其他系统组件间的通信。AMD Athlon 64是一个改变,允许它与英特尔的竞争高端处理器性能和特性。

• 第五代(速龙64 X2)

  速龙的第五代处理器于2005年推出,首次以双核心。

  速龙64 X2 3.2 GHz的时钟速度,是建立在90纳米制造过程。是流行的游戏玩家和电力用户需要高性能的多任务和要求的应用程序。

• 第六代(速龙II)

  第六代Athlon 2009年开始它的旅程和针对的是精打细算的消费者。

  速龙II 3.4 GHz的时钟速度,四核。它是建立在一个45纳米制造过程,它允许低功耗和更好的效率。

• 第七代(Athlon 200通用电气)

  AMD的标记返回到入门级市场,第七代速龙在2018年被释放。这一处理器时钟速度高达3.2 GHz,有两个核心特色“同步多线程(SMT)”,同时使四线程的处理。

  此外,Athlon 200使用14纳米制造过程建立了通用电气。它迅速成为流行为那些寻求一个廉价的选择为他们的游戏系统或家庭影院pc。

总的来说,AMD Athlon处理器经历了好几代的进化,每个性能的突破和创新。从早期的速龙雷鸟最新Athlon 200通用电气、玩家的Athlon始终是一个最喜欢的选择,高级用户,精打细算的消费者。

随着每一个新的一代,AMD继续完善和提高速龙,将新技术和特性来满足不断变化的消费者需求。今天,速龙仍然是一个可靠的和通用的CPU线提供了很大的性能在一个负担得起的价格点。

随着AMD处理器技术的边界,我们只能期望看到更多令人兴奋的发展从速龙行。

毒龙

AMD毒龙是一行介绍了预算的处理器,2000年作为应对英特尔赛扬阵容。毒龙是专为低端桌面电脑和针对消费者想要一个可靠的、负担得起的,有能力的处理器来处理基本的计算任务。

• 第一代

  第一代AMD毒龙处理器在2000年被释放,并且基于相同的套接字结构作为流行的速龙处理器。

  第一个毒龙芯片可用在600 mhz时钟速度,650 mhz、700 mhz, 750 mhz和800 mhz。他们有一个核心,64 kb的二级缓存,和一个200 mhz前端总线(FSB)。这些处理器是为基本的办公室工作,浏览网页,和轻型多媒体任务。

• 第二代(摩根)

  2001年,AMD公布了第二代毒龙处理器,代号为“摩根。“这些芯片是基于相同的套接字结构作为第一代毒龙但提供了显著的改进。

  摩根芯片出现时钟速度从900兆赫到1.3 ghz,较大的128 kb二级缓存,266 mhz的正面总线(FSB)。这些处理器精打细算的目标用户需要稍微更好的性能,可以处理更多的要求应用程序。

• 第三代(Applebred)

  第三代毒龙处理器在2003年被释放。这些芯片基于套接字结构,但仍提供了许多在前几代的增强。

  Applebred处理器时钟速度从1.4 ghz 1.8 ghz,一个更大的256 kb二级缓存,和一个333 mhz FSB。他们为用户需要更好的性能设计要求更多应用程序像照片和视频编辑和游戏。

这些毒龙处理器的预算从AMD cpu提供性能可靠的基本计算任务在一个负担得起的价格点。毒龙系列改进,更快的时钟速度,更大的缓存,与每一代和FSB的速度。

虽然毒龙处理器不再生产,他们历史上扮演了重要角色计算通过为消费者提供一个可访问的入口点加入世界个人电脑。

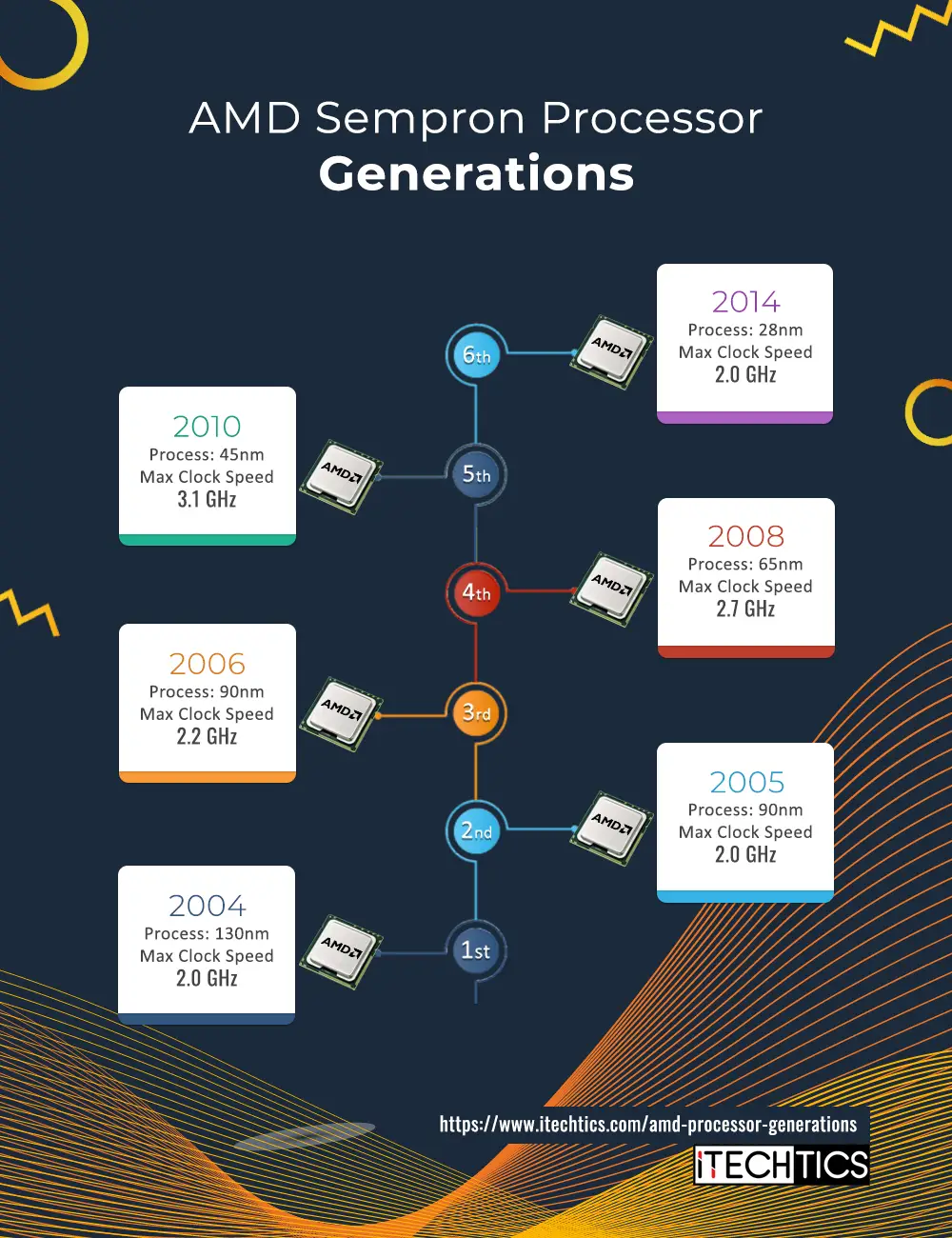

闪龙

AMD闪龙处理器是廉价的家庭为入门级台式机和笔记本电脑处理器设计。

这些处理器仅供用户不需要高性能计算能力,但仍需要一个可靠的处理器可以处理一些日常任务,比如上网、文字处理和多媒体播放。

• 第一代

  早在2004年,AMD闪龙处理器的推出,标志着开始一行的廉价处理器。这些第一代处理器用于套接字一个主板和时钟速度1.5 GHz 2.0 GHz之间的不同。

  他们共享一个相似的Athlon XP处理器架构,但是让他们更容易,一些高级特性,比如L2高速缓存被排除在外。即便如此,这些处理器提供一个像样的基本计算任务的性能,尽管是划算的。

• 第二代

  第二代AMD闪龙处理器在2005年被释放。这些处理器设计插座754主板和时钟速度从1.8 GHz 2.0 GHz。

  他们以单核设计和256 KB的L2缓存支持DDR内存。这些处理器是一个理想的适合入门级桌面电脑和为他们的价格提供了良好的性能。

• 第三代

  2006年,AMD闪龙处理器的第三部分,针对插座AM2主板。这些处理器时钟速度从1.8 GHz 2.2 GHz,和他们与单核设计,256 KB的L2缓存和DDR2内存支持。

  这一代的闪龙芯片也标志着首次亮相的“AMD64技术”,允许这些处理器运行64位的操作系统和应用程序。

• 第四代

  2008年看到了发布的第四代AMD闪龙处理器,量身定做适合套接字AM2 +和AM3主板。这些芯片吹嘘时钟速度从2.2 GHz 2.7 GHz和单核和双核设计,达到1 MB L2高速缓存。

  他们也支持DDR2和DDR3内存,使他们更多功能的兼容性。此外,这一代的闪龙处理器是装有AMD的“3.0超传输技术”,促进更快的处理器和其他组件之间的数据传输速率。

• 第五代

  2010年的第五代的到来AMD闪龙处理器,建立套接字AM3主板。这些处理器时钟速度著称,不同于2.7 GHz 3.1 GHz。

  双核设计,他们配备1 MB的L2缓存和支持DDR3内存。更重要的是,这一代的闪龙芯片介绍了AMD的涡轮核心技术,允许一个或两个处理器核心的自动超频满足负载的要求。

• 第六代

  快进到2014年,AMD闪龙处理器的第六代引入市场与套接字AM1主板。时钟速度从1.3到2.0 GHz,这些处理器包含一个四核设计,支持DDR3内存。

  他们成了著名的入门级桌面和小型电脑,由于合理的价格和良好的性能。这些处理器被证明是一个很好的选择对于那些需要一个可靠的机器基本的计算任务。

总的来说,AMD闪龙系列是一个坚实的选择对于那些寻求一个具有成本效益的处理器,性能可靠。这些芯片的基本计算需要迎合用户和各代,每个都有增强的功能和特性不断变化的技术环境相匹配。

从套接字AM3和AM1主板,闪龙处理器的设计和时钟速度不断提高,铺平了道路负担得起的解决方案,不妥协的表现。

所以,无论你是构建一个简单的桌面或紧凑的电脑,AMD闪龙处理器保持你的计算需要一个可行的选择。

徒长枝

AMD徒长枝处理器是一个伟大的选择在用户间寻找高性能处理器的笔记本电脑和移动设备自2005年以来。这些处理器效率著称,速度,和可负担性,使他们一个很好的选择为用户在一个预算。

• 第一代

  2005年发布的第一代AMD徒长枝处理器是基于K8微体系结构。

  这些处理器单和双核配置和时钟速度从1.6 ghz 2.4 ghz。他们被设计成低功耗和热设计力量(TDP)的25瓦。

• 第二代

  2006年,AMD公布第二代徒长枝处理器建立在K9微体系结构。时钟速度从1.8 ghz 2.4 ghz,这些处理器提供了改进的性能比他们的前辈。

  此外,第二代处理器是双核配置的热设计能力(TDP) 35瓦,使它们适合移动设备。兼容插座S1,移动处理器插座,意味着笔记本电脑用户可以很容易地升级他们的系统与这些处理器。

• 第三代

  第三代,成立于2008年,是建立在K10微体系结构和用于移动设备。

  这些处理器拥有双核和四核配置时钟速度从1.9 ghz 2.6 ghz和35瓦的计划书。他们还把超传输组件之间3.0技术提高数据传输速度。

• 第四代

  2009年,该公司推出的第四代尚普兰徒长枝处理器基于微体系结构。设计的超薄笔记本电脑,这些处理器时钟速度在1.7 ghz双核配置和2.5 ghz, 15瓦的计划书。

  fourth-gen处理器的一个显著特点是“AMD PowerNow !技术。“这使得处理器根据工作负载需求动态调整时钟速度。总体而言,这些变化明显改善了上一代的代表,给用户提供了更强大的和节能的处理选项。

• 第五代

  在2010年发行,这些处理器是基于超薄笔记本电脑的尼罗河微体系结构和设计。他们提供了双核,三芯配置时钟速度从1.3 ghz 1.7 ghz。这些处理器15瓦的计划书,使他们比他们的前辈更高效。

  “AMD涡轮核心技术”是最显著的特征之一,第五代AMD徒长枝处理器脱颖而出。这个技术是一个伟大的集成自动启用处理器基于工作负载调整时钟速度。因此,用户可以享受到改进的性能,同时保持功率效率。

  这个特性非常有利于个人笔记本电脑用于游戏或视频编辑要求的任务。AMD处理器可以提供最优性能利用涡轮核心技术,同时避免过热或排水的笔记本电脑的电池。

• 第六代

  第六,最后一代的AMD徒长枝处理器在2011年被释放,Sabine微体系结构的基础上。这些处理器是为笔记本电脑和双核和四核配置。时钟速度范围从1.4 ghz 2.5 ghz,计划书是35瓦。

  它也有AMD涡轮核心技术,使处理器根据工作负载,动态地修改它的时钟速度类似于它的前身。第六代处理器提供改进的性能和功率效率,使他们一个令人信服的选择笔记本电脑用户寻找一个有效的和高效的处理器。

总之,AMD徒长枝处理器获得名声的高性能和可靠的计算解决方案。他们是非常受欢迎的笔记本电脑用户需要一个健壮的系统,可以处理要求视频编辑等任务,游戏等等。

AMD涡轮核心技术使得这些处理器高效,适应不同工作负载提供最佳性能。

也就是说,AMD徒长枝处理器已成为用户的首选需要强大的计算系统,提供的性能和效率,使其在竞争激烈的电脑市场受欢迎的选择。

皓龙处理器

属于高端计算需求,Opteron处理器服务器和数据中心的应用程序设计。Opteron系列一直是著名的选择在系统管理员和IT专业人员由于其强大的处理能力和高效的能源消耗。

• 第一代

  介绍了第一代Opteron处理器在2003年。基于K8架构,这些处理器是第一个64位x86 (AMD64)技术的特性。

  他们提供最多8核和时钟速度高达2.2 GHz,使它们适合内存密集型工作负载。

• 第二代

  2006年,AMD Opteron处理器的推出了第二代。这些处理器是基于K10架构和提供最多16个核和时钟速度高达3.1 GHz。

  他们也以改进的电源管理功能,使他们比他们的前辈更节能。

• 第三代

  第三代Opteron处理器于2009年发射升空。这些处理器架构和基于伊斯坦布尔12芯和时钟速度高达2.9 GHz。

  他们还介绍了超传输3.0技术,提高了系统性能和带宽。

• 第四代

  2012年,AMD Opteron处理器的第四代发布。被称为“大力士”架构,这些特色16核处理器时钟速度高达3.7 GHz。他们还介绍了支持PCI Express 3.0,提高数据传输速率。

• 第五代

  第五代的Opteron处理器在2014年被引入。基于“压路机”架构,这些处理器最多16个核和3.5 GHz时钟速度。

  他们也支持DDR4内存,提供更快的数据传输速率比前几代。

• 第六代

  2017年,AMD Opteron处理器的推出了第六代,通常称为“禅”架构。这些处理器出现约32核和时钟速度的3.6 GHz。他们支持AVX2指令来提高计算密集型工作负载的性能。

总之,IT专业人员来支持AMD Opteron系列由于其特殊的处理器的处理能力和能源效率,定位他们作为主要选择服务器和数据中心的应用程序。

然而,AMD Opteron处理器的中断,取而代之的是更先进的处理器像AMD EPYC系列。此举是在2017年的AMD的努力专注于企业市场提供创新的解决方案而Opteron处理器已经变得过时了。

尽管被中断,皓龙处理器系列仍然是一个可靠的选择组织寻求具有成本效益的计算基础设施需求的解决方案。

杰出人才

这个是最辉煌的桌面处理器,2007年重新定义了高性能计算环境。

杰出人才的处理器是为桌面电脑和受玩家和高级用户的欢迎。他们提供高性能和物有所值,尤其是相对于英特尔的产品。

然而,他们最终取代AMD的Ryzen处理器,提供更高水平的性能和效率。

• 第一代

  第一代杰出人才处理器在2007年11月被释放,包括模型与基准时钟频率从1.8 GHz 2.6 GHz。这些处理器有两个或四个核心和使用65纳米制造过程。

  这一代的高端模型Phenom X4 9950黑版,四核,基准时钟频率为2.6 GHz,最大时钟频率为3.0 GHz。

• 第二代(Phenom II)

  第二代,也叫做Phenom II, 2009年1月成立。这些处理器使用45纳米制造过程和提高时钟频率,在第一代功耗和性能。

  Phenom II处理器时钟速度范围有一个基地2.5 GHz 3.0 GHz,和最好的模型Phenom II X4 965黑色版,以基本时钟速度的四核3.4 GHz和3.7 GHz的最大时钟速度。

• 第三代(Phenom II X6)

  该公司推出了第三代2010年2月,被称为“Phenom II X6。“这些处理器出现六芯,使用45纳米制造过程。

  与基准时钟频率范围的2.6 GHz 3.3 GHz, Phenom II X6处理器包括顶级Phenom II X6 1100 t黑版。这一模型的六个核心,基本时钟频率为3.3 GHz,最大时钟频率为3.7 GHz。

总的来说,AMD Phenom处理器系列是AMD的历史上一个重要里程碑,为用户提供一个强大的和可负担得起的替代英特尔的产品。虽然他们可能不再是尖端技术,但他们仍然是一个可行的选择对于那些预算或寻求建立一个预算游戏电脑。

外汇

AMD FX处理器于2011年首次发布的一系列高性能台式机cpu。他们为了满足玩家的要求需要,爱好者,和创造性的专业人士,他们需要顶级的处理能力等任务游戏,视频编辑,和3 d渲染。

• 第一代(推土机)

  在2011年发布的第一代常常被称为推土机。这些cpu是建立在32纳米制造工艺,以四到八个核心基本时钟速度从3.1 GHz 3.6 GHz。的高端模型fx - 8150八个核心和4.2 GHz的最大时钟速度。

• 第二代(大力士]

  2012年,AMD公布第二代FX处理器。这些cpu使用32 nm制程生产,并且有4至8个核心,具有基本时钟速度介于3.5 GHz之间和4.2 GHz。顶级模特,fx - 8350,有八个核心和可能达到的最大时钟速度4.2 GHz。

• 第三代(压倒对方的]

  2014年,AMD公布了第三代FX处理器代号“压倒对方。“这些cpu是建立在28纳米制造过程,这使得他们能够支持多达八个核心。每个核心的基准时钟速度范围从3.1 GHz 4.3 GHz,导致一个强大的计算体验。

出色的模型之一系列是fx - 9590。结合八个核心和一个令人印象深刻的5 GHz的最大时钟速度,使它的一个有吸引力的选择爱好者和玩家寻求高性能计算能力。

然而,尽管他们的表现,AMD FX处理器最终被AMD在2017年停止。这可能是由于AMD的处理器Ryzen日益普及的一线,提供更好的性能和功率效率。

你仍然可以购买这些cpu在二手市场上因为他们以良好的性能在一个合理的价位。

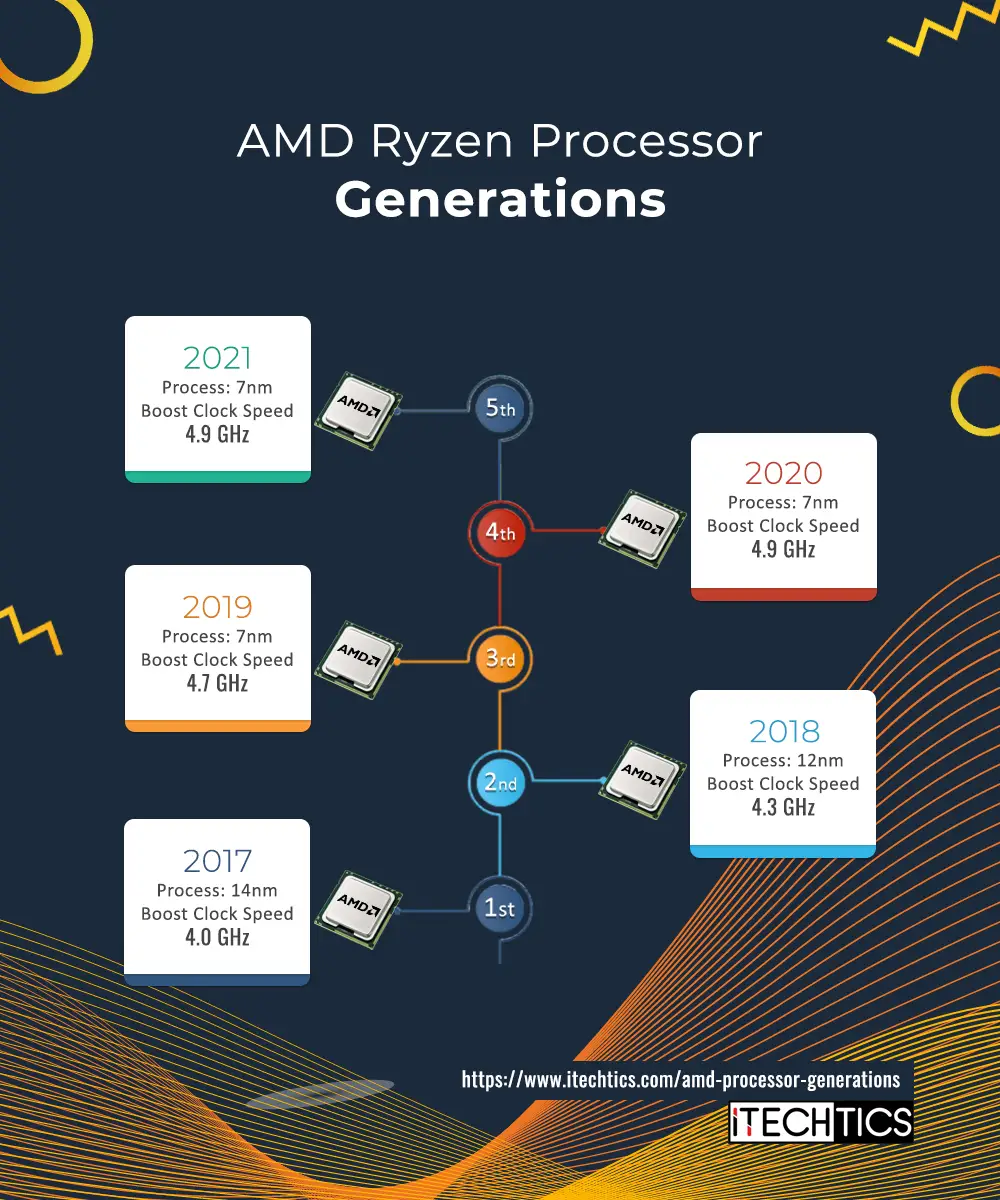

Ryzen

系列2017年首次上市,已经成为一个强大的竞争对手英特尔cpu,由于其创新设计,先进的多核技术,和无与伦比的性能。

以无与伦比的速度,这些处理器是为了迎合各种不同的用户,从休闲游戏玩家耗电内容创造者。

• 第一代

  这一代是在2017年推出。这些cpu出现最多8核和16个线程,提供特殊的单线程和多线程性能。他们建立在14纳米制造工艺,负责高效的电力使用和长期可靠性。

  最引人注目的这一代的cpu是Ryzen 7 1800 x,基本时钟速度的3.6 ghz和提高4.0 ghz的时钟速度。这些规范允许Ryzen 7 1800 x提供无与伦比的处理能力,使其最喜欢的一种高级用户和游戏玩家的喜爱。

• 第二代

  第一代发布成功后,AMD推出第二代Ryzen处理器在2018年,由一些主要的升级和改进他们的前辈。这些新的cpu是建立在一个精制12纳米制造过程,导致提高功率效率和较低的温度。

  提供最多8核和16个线程,第二代Ryzen处理器提供了一个基准时钟速度从3.2 ghz 3.7 ghz,提高整体性能。

  Ryzen 7 2700 x,这一代的旗舰CPU,高度追捧的基准时钟速度3.7 ghz和提高时钟频率为4.3 ghz,使它能够轻松处理即使是最苛刻的计算任务。

• 第三代

  快进到2019年,AMD推出了备受期待第三代Ryzen处理器,这标志着一个突破性的转变处理能力和性能。建立在一个先进的7纳米制造工艺,这些cpu提供最多16个核和32线程,允许前所未有的多任务和处理能力。

  这些cpu的基本时钟速度范围从3.5 ghz 3.8 ghz,确保高速跨广泛的应用程序性能。Ryzen 9 3950 x,作为这一代的顶级CPU,高度评价了其令人印象深刻的基础时钟速度的3.5 ghz和提高4.7 ghz的时钟速度。

  这些规范,Ryzen 9 3950 x能够轻松处理即使是最苛刻的工作负载,使其用户趋之若鹜的选择和创意专业人士的喜爱。

  发布的第三代Ryzen处理器CPU行业标志着一个转折点,重新定义的局限性是什么之前认为不可能的。

• 第四代

  这一代是在2020年推出的承诺提供出色的性能和效率的提高。,cpu是建立在先进的7纳米制造工艺,确保最优的用电和较低的温度。

  提供最多16个核和32个线程,这些处理器时钟速度吹嘘基地从3.6 ghz 3.8 ghz,闪电般的处理速度在很大范围内交付的任务。然而,Ryzen 9 5950 x,这一代的皇冠上的宝石,配备基本时钟速度的3.4 ghz和提高4.9 ghz的时钟速度。

  这些规范,Ryzen 9 5950 x是能够处理大多数资源密集型应用程序,让它玩家趋之若鹜的选择,内容的创造者和其他高级用户。

• 第五代

  2021年,AMD公布了他们的最新和最伟大的第五代Ryzen处理器,提高酒吧再次高性能cpu。建立在7纳米制造工艺,这些cpu功率和效率的提供了一个无与伦比的组合。

  最多16个核和32个线程,这些处理器可以很容易地处理即使是最苛刻的应用程序,从沉重的多任务处理复杂的游戏和视频编辑。这些cpu的基本时钟速度范围从3.4 ghz 3.9 ghz,交付闪电般的处理速度。

  当然,这个节目的明星是旗舰Ryzen 9 5950 x,配备基本时钟速度的3.4 ghz和提高4.9 ghz的时钟速度。这个处理器是无与伦比的性能,允许用户轻松地应对最资源密集型的任务。

总之,AMD Ryzen处理器无疑在计算机世界留下了显著的印象。处理器系列的独特的设计,先进的功能,和令人印象深刻的表现中迅速获得一个忠实的用户。

AMD Ryzen处理器之间的区别是他们提供卓越的性能和处理能力要求应用程序,从游戏到视频编辑。这种性能是由于AMD Ryzen处理器的创新架构,它允许增强多线程,提高内存带宽,和更快的时钟速度。

此外,AMD Ryzen处理器提供物有所值,比英特尔同行更负担得起的。

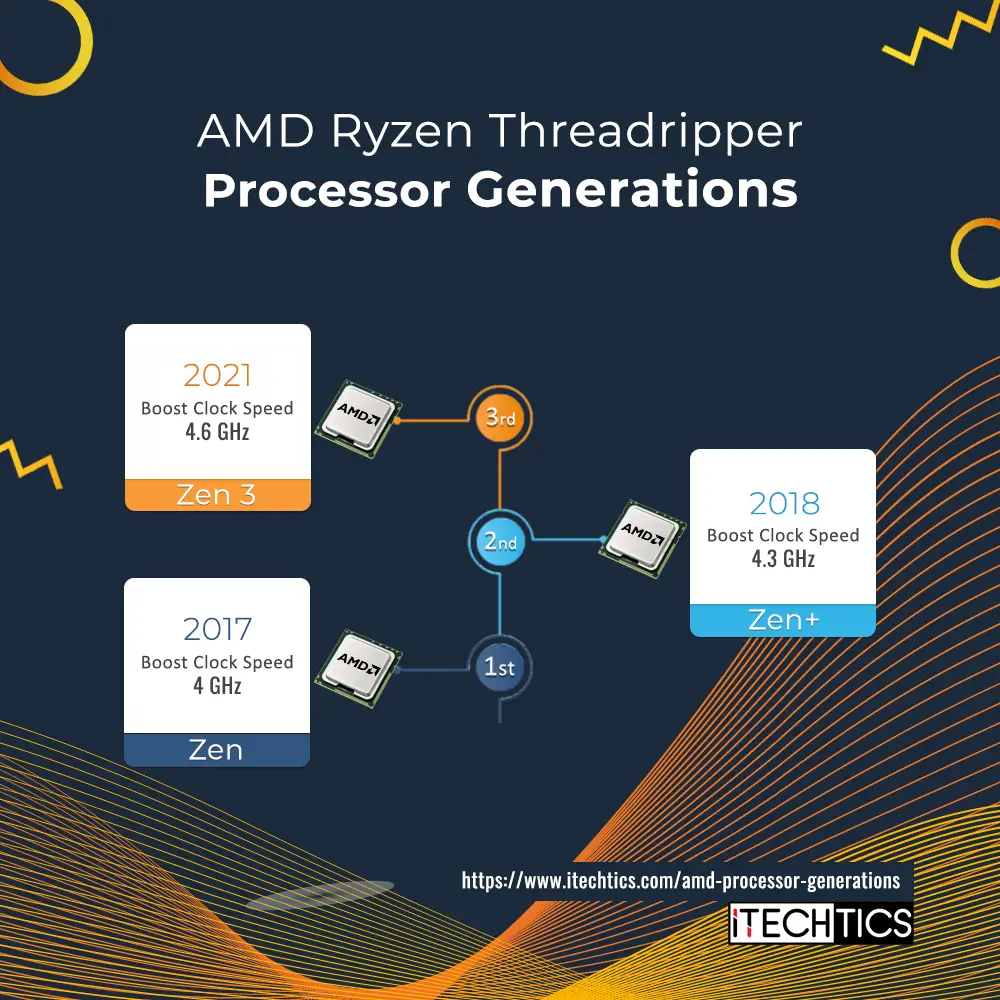

Ryzen Threadripper

AMD Ryzen Threadripper是一系列高性能台式机处理器设计要求应用,如视频编辑,3 d渲染,和游戏。虽然有着一些相似之处与AMD Ryzen处理器,Threadripper截然不同的产品线,是专为用户需要更多的性能比有什么可用Ryzen处理器。

Ryzen可用处理器的配置。他们是专为主流和高端台式机,而Threadripper处理器设计为高端台式机和工作站,更多的核心和线程,高级功能,独特的套接字作为PCIe车道设计提供更多高端系统。

这样,AMD Ryzen Threadripper和Ryzen处理器是互补的产品线,提供不同的性能水平和特性,以满足不同用户的需求。

• 第一代

  第一代Ryzen Threadripper处理器,Threadripper 1000系列,2017年8月被释放。这些处理器是基于提供的禅宗架构和16芯和32个线程。

  Threadripper 1000系列的基准时钟频率范围从3.4 GHz 3.5 GHz,而最大的时钟频率范围从3.8 GHz 4.0 GHz。本系列中的一些著名的处理器包括Threadripper 1950 x 1920 x,它提供了16个核心和32线程。

• 第二代

  2018年8月发布,Threadripper 2000系列的第二代处理器,以精制禅宗+核心架构和一个令人印象深刻的32和64个线程。Threadripper 2000系列吹嘘基地的时钟频率范围从3.0到3.4 GHz和麦克斯从3.4到4.3 GHz的时钟频率。

  最在本系列高性能处理器是Threadripper 2990天气和2970年天气,每个有32核和64个线程,使它们可用的一些最强大的桌面处理器。

• 第三代

  2021年11月,AMD公布第三和最新一代的Ryzen Threadripper处理器,称为Threadripper 5000系列。建立在禅宗3架构,这些处理器提供最多64核和128个线程,使它们适合要求的任务,比如视频编辑和3 d渲染。

  与基准时钟频率范围从2.5到3.0 GHz和马克斯时钟率从3.0到4.6 GHz, Threadripper 5000系列提供了令人印象深刻的性能水平。本系列的顶级处理器包括Threadripper 3995天气和3975年天气,以64核和128个线程。

也就是说,AMD Ryzen Threadripper处理器提供高核心和线程数量,quad-channel记忆等高级功能,作为PCIe 4.0支持。此外,独特的TRX4插座提供了更多的高端系统作为PCIe车道。

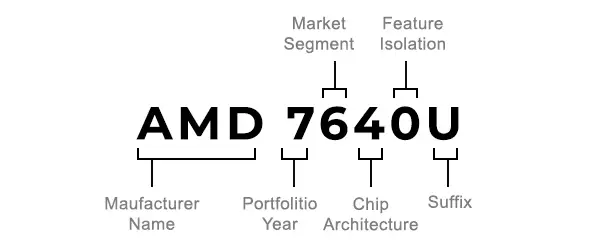

理解AMD处理器的名字

世界的计算机处理器可以看起来像一个错综复杂的迷宫,充满神秘的命名约定和令人费解的技术术语。有这么多不同的模型和一代又一代的AMD处理器市场上,很难知道从哪里开始时选择适合您的需要。

如果你正在寻找一个新的处理器,重要的是要理解这些数字和字母的意思是什么以及它们如何影响你的计算机的性能。

在本节中,我们将解释AMD处理器的命名是如何工作的,用户应该知道它,然后继续讨论许多AMD处理器的系列和代。

AMD处理器家族

一个AMD处理器的名称的第一部分是其姓。姓表示处理器是为的细分市场。

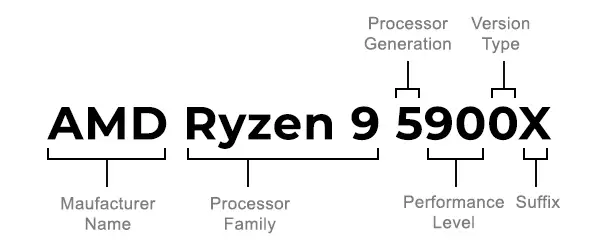

AMD型号

第二部分的AMD处理器的名称是其型号。这是一个四位数的代码显示处理器的速度、能力和市场定位。

模型中的第一个数字代表了一代的处理器数量,数字越高表明新的一代。

接下来的两位数表示的性能水平,较高的数字表示更强大的处理器。

通常最后的数字是0或5,表明它是一种标准或溢价版本的处理器,分别。

AMD处理器后缀

AMD处理器也可能后缀的名字表明特定的功能或功能。这里是你可能遇到的一些常见的后缀:

• X

  的“X”后缀显示处理器是一个高级版本的标准处理器。优质版本通常有更高的时钟速度,更好的冷却能力,和其他成绩的功能。

  例如,Ryzen 9 5900 x是一个高级版本的Ryzen 9 5900,提供更高的时钟速度和提高性能。

• G

  它表明你的AMD处理器有一个集成显卡。这是有用的系统没有一个专门的图形卡或者基本游戏和多媒体任务。

  例如,速龙3000 g是一个APU(加速处理单元),Radeon织女星3显卡。

• 通用电气

  这个后缀也告诉处理器有一个集成显卡APU而是一个低版本的标准。这些处理器设计的小型系统或其他应用程序,能源消耗是一个问题。

  例如,Ryzen 5 2400年通用电气是一个低功耗版本的Ryzen 5 2400 g TDP(热设计能力)较低和较低的时钟速度。

• XT

  “XT”后缀识别处理器作为一个分数标准版本的处理器。这些处理器通常有更高的时钟速度和更好的性能,但还需要更多的电,产生更多的热量。

  例如,Ryzen 5 5600 xt是一个高效率的版本Ryzen 5 5600 x更高的时钟速度和提高游戏性能。

• H

  这个后缀是指处理器发布等高性能移动设备游戏笔记本电脑。这些处理器通常有更高的时钟速度和更好的冷却能力处理要求游戏和其他高性能应用程序的工作负载。

  例如,Ryzen 9 5900 h是一个高性能的移动处理器的TDP 45瓦。

• 外汇

  AMD处理器的“外汇”后缀代表一个高性能台式机处理器旨在爱好者和玩家。AMD在2011年首次引入这些处理器和有针对性的用户从他们的桌面系统所需的最佳性能。

  这些已知的多核处理器的性能和超频能力。FX处理器的一些例子FX - 9590 FX - 8350和FX - 6300。

理解这些后缀可以帮你选择适合你的需要的处理器基于您的性能需求,功耗和预算。

AMD处理器当前命名方案的例子

让我们看看一些例子AMD处理器的命名方案是如何工作的。

• 速龙3000克

  • 第一部分:速龙(处理器家族)
  • 第二部分:3000(性能水平)
  • 第三部分:G(后缀表明一个集成显卡)

  速龙家族是针对主流桌面用户,和3000 g是一个消费APU(加速处理单元)和集成的Radeon织女星3图形。

• 毒龙1800

  • 第一部分:毒龙(处理器家族)
  • 第二部分:1800(性能水平)
  • 第三部分:没有一个

  毒龙家族是AMD处理器的预算线在2000年代早期。1800年的模型有一个时钟速度1.8 GHz和针对的是入门级的桌面用户。

• 皓龙处理器6380

  • 第一部分:皓龙处理器(处理器家族)
  • 第二部分:6380(性能水平)
  • 第三部分:没有一个

  皓龙处理器家族是AMD处理器的服务器,为高性能计算和企业级应用程序而设计的。6380年的模型有16个核心和2.5 GHz的时钟速度。

• fx - 8350

  • 第一部分:外汇(处理器家族)
  • 第二部分:8350(性能水平)
  • 第三部分:没有一个

  介绍了FX家族2011年和有针对性的爱好者和玩家。8350型号配备8核和4.0 GHz的时钟速度。

• Ryzen 5 5600 x

  • 第一部分:Ryzen(处理器家族)
  • 第二部分:5(性能水平)
  • 第三部分:5600 x(型号)

  Ryzen家族于2017年引入,是AMD的高性能台式机处理器。5600 x 6芯,12线程,一个基地3.7 GHz的时钟速度。

• Ryzen Threadripper 3990 x

  • 第一部分:Ryzen Threadripper(处理器家族)
  • 第二部分:3990(性能水平)
  • 第三部分:X(后缀表明高级版)

  的Ryzen Threadripper家庭是针对高端用户桌面和工作站。3990 x 64芯,128个线程,一个基地2.9 GHz的时钟速度。

理解AMD处理器的命名方案可能有点令人生畏,但是一旦你知道它是如何工作的,为您的需求选择合适的处理器变得更加容易。

通过了解家庭的名称、型号和后缀,用户可以得到一个好主意的处理器的功能,性能水平和目标市场。然而,AMD已经改变了它的命名方案2023年和未来几年的处理器。

2023年新AMD处理器的命名约定

AMD已经宣布一个新的命名方案的处理器,包括即将Ryzen 7000系列。新的名字将类似于当前的四个数字和一个字母后缀组成。然而,它会使顾客更容易确定芯片的力量从它的名字。

这个新的命名方案似乎是相反的高通的方法,此前三位数的名字用来显示权力,一代,和小更新。英特尔最近的命名也改组为客户的难度区分快和慢的处理器。

这是一个详细的解释当前的命名方案是如何工作的以及如何新公约将改变它。

旧的命名方案:AMD Ryzen 7 2700 x

新命名方案:AMD 7640 u

下面你会发现新的AMD处理器的细节为2023年及以后的命名方案。

投资组合年

在新的AMD命名方案,第一个数字代表投资组合年芯片的版本。

例如,自从Ryzen 7000系列预计将发布今年第一个数字的名字“7640 u”是“7”表明芯片在2023年被释放。

重要的是要注意,今年由第一个数字表示不是今年芯片设计或制造而是从Ryzen系列时算起首次引入市场(2017)。这使得2023相当于7。

此外,投资组合年数量是独一无二的AMD的命名方案,不应被混淆与更常见的模型所使用的其他行业。

如果第一个数字是一个“8”或“9”在一个新的AMD芯片的名字,它将表明,芯片被释放在2024年或2025年,分别。例如,“8640 u”将显示芯片在2024年发布,和“9640 u”指芯片于2025年发布。

注意:这些是假想的例子,因为AMD还没有宣布任何芯片使用新的命名方案超出了7000系列。然而,这是第一个数字名称将显示的释放。

细分市场

第二位表示细分市场,或简单的作品,“产品线”。

“7640 u”例如,在名字第二个数字“6”,这意味着处理器属于Ryzen 5家庭。

的数字,它定义了产品线可能会非常棘手,因为它涉及到一些翻倍。因此,我们创建了这个表,以帮助您更好地:

细分市场定义数字	例子	产品线
1	x1xx	速龙银
2	x2xx	速龙黄金
3	x3xx	Ryzen 3
4	x4xx	Ryzen 3
5	x5xx	Ryzen 5
6	x6xx	Ryzen 5
7	x7xx	Ryzen 7
8	x8xx	Ryzen 7/9
9	x9xx	Ryzen 9

在旧的命名方案,细分市场并没有显式地包含在这个名字。相反,它是由处理器家族的名字,后的数字表示像“AMD Ryzen 7。”

芯片架构

第三个数字表示芯片的架构在新的命名约定。“1”指的是禅宗1架构,“2”是指禅2,等等。

例如,名“7640 u”,“4”表示芯片是基于禅宗4架构。

相比之下,旧的命名方案不包括这些信息,所以它是不可能确定芯片的架构直接从这个名字。

功能隔离

第四号提供的信息性能水平芯片内特定的细分市场。这个数字“5”或“0”5表明芯片更快的版本在同一细分市场和0表明芯片是一个慢的版本。

例如,“AMD Ryzen 7 7900 xh”第四个数字“0”,表明这是一个较低的性能芯片内Ryzen 7细分市场。相反,如果相同的细分市场有一个“5”第四个数字(例如,AMD Ryzen 7 7950 xh),它将表明,该芯片是更快的版本的Ryzen 7芯片。

然而,第四个数字并不总是出现在命名方案。例如,如果芯片有一个第四数字“0”点,后来就完全可以省略。因此,没有第四个数字并不意味着芯片是一种高性能版本。

后缀

它负责确定热设计力量(TDP)的处理器,这是在瓦的最大功耗。然而,不同字母现在用来代表不同的TDP水平。

例如,“XH”Ryzen 7 7900 XH名字表明TDP 55 w,而“XT”Ryzen 9 5950 XT的名字表明105 w的计划书。后缀还可以包含额外的信息,比如“G”表明,芯片集成显卡。

与AMD的后缀在新的命名方案,下表显示了每个字母或字母组合的意思是:

后缀(形式/计划书)	最大的功率
HX	55 w (Max性能)
海关	~ 35 w(薄游戏或创造者)
U	15-28W溢价(超薄)
C	15-28W (chrome笔记本)
e	9 w(无版的“U”)

阅读后缀,你需要寻找一个或两个字母的芯片名称,可以显示各种处理器的详细信息。

虽然名字可能仍然困扰着大多数客户,新系统提供更多信息前期对于那些想要了解芯片的潜在性能。

它还确保客户可以区分芯片使用不同版本的相同的架构。这个新系统应该减轻客户的投诉,AMD已经把老核心的新芯片。

如何选择正确的AMD处理器呢?

选择正确的AMD处理器可能是一个挑战,尤其是大量的可用选项。让我们来探讨一些必要的提示和技巧来帮助你浏览世界AMD处理器的计算需求和选择最好的处理器。

核心和线程数量

当谈到选择正确的AMD处理器,要考虑的最重要因素之一是核心和线程的数量。

核心处理单元在一个处理器,处理任务,而线程是虚拟处理单元,帮助加快任务。更多的核心和线程通常意味着更好的性能,特别是对于任务需要多任务或繁重的处理。

最好的计算需求	核	线程
基本的计算	2	4
游戏或流	4	8
视频编辑	6	12
3 d渲染或编码	8	16
数据分析	12	24
高性能计算	16	32

时钟速度和超频

时钟速度是指处理器的速度运行。更高的时钟速度通常意味着更好的性能,特别是对于需要高处理能力的任务。然而,重要的是要注意,不同类型的工作应该有不同的时钟速度的优化性能。

这里有多少时钟速度和不同类型的工作适合他们

• 基本的计算:2.0 GHz 2.5 GHz
• 游戏:3.0 GHz 4.0 GHz
• 视频编辑:4.0 GHz 4.5 GHz
• 3 d渲染:4.5 GHz 5.0 GHz
• 高性能计算:5.0 GHz或更高

超频的过程中增加一个处理器的时钟速度超出了制造商的推荐设置。虽然这可能会导致更好的性能,但它也会导致处理器过热和潜在的损害。

超频时应该尝试体验瓶颈。如果你打算超频你的处理器,确保冷却系统是足够的,你的处理器是专为超频是很重要的。

处理器的一代

每一个新的一代的处理器提供了改进的性能和功能比前一代。所以,选择合适的代基于你的计算需要确保最优性能。

例如,AMD Ryzen 3 3000系列将会是一个合适的选择基本的计算任务。然而,享受表演更苛刻的任务如视频编辑或3 d渲染,AMD Ryzen 7 5000系列将提供特殊的能力和效率。

缓存大小

缓存是一个类型的内存,处理器和内置存储常用数据的快速访问。

缓存大小越大,越快的处理器可以访问数据,其性能越好。理想的缓存大小取决于用户的计算需求。

等基本计算需要浏览互联网或检查电子邮件,一个较小的缓存大小约2至4 MB就足够了。

然而,对于更多的数据密集型任务,比如视频编辑或3 d渲染,一个更大的8到16 MB的缓存大小将理想。

与其他组件的兼容性

与其他组件的兼容性是另一个重要的考虑因素。必须确保处理器兼容其他组件的构建、主板、内存、显卡。

例如,如果您正在构建一个游戏电脑,你想确保你的处理器兼容你的显卡,以确保最佳的游戏性能。

另外,如果你打算升级您的处理器在未来,重要的是要考虑与其他组件的兼容性,确保顺利升级过程。

兼容的组件的一些例子包括AMD主板,DDR4 RAM, AMD Radeon显卡。

预算

重要的是要平衡你的预算和计算需求和找到最好的价值,你的钱。

为用户提供基本的计算需求,如学生或那些在预算紧张,一个处理器如AMD Ryzen 3 3200 g将是一个符合成本效益的选择。

对性能要求更高的任务,比如视频编辑或3 d渲染,一个处理器如AMD Ryzen 7 5800 x将会是一个更强大的和昂贵的选择。

另外,你必须考虑到其他组件的成本,如主板,内存,显卡,当预算为您构建。

当然,你可以达到同样的任务可以完成Ryzen 3 3000系列CPU Ryzen 7 5000系列CPU。然而,这不是建议超支和买一个强大的处理器可以执行相同的任务时lower-spec处理器。

结束的想法——导航AMD处理器的世界

总之,我们希望这个令人难以置信的全面指南AMD处理器信息,帮助您是否想要升级或构建您自己的电脑。我们已经介绍了每一代的处理器发布了AMD直到写这篇文章的时候,钻研复杂的公司的命名方案的细节,并提供了一个彻底的购买指南。

通过本指南,我们已经探索出AMD处理器的发展,见证了他们转换从卑微到我们今天所看到的尖端技术。每个版本已经证明了AMD的坚定不移地致力于创新和进步。

随着技术不断的发展飞速,我们只能想象一下未来的AMD处理器。但有一件事是肯定的:卓越与他们的奉献精神和无与伦比的性能,AMD无疑将继续成为一个主要玩家在计算机世界。
